ここでは,レジスタンスとかインピーダンスなどの...タンスという名前について簡単にまとめる. キャパシタンス,インダクタンスはそれぞれC,Lの値,レジスタンスは抵抗(R)の値を表す. レジスタンスは実数であるが,これが周波数特性を持ち複素数に拡張されたものがインピーダンスである. コンダクタンスは抵抗の逆数で電気伝導度を表し,インピーダンスのように複素数に拡張されたものがアドミッタンスである.
名称 | name | 記号 | 単位 | 意味 |
---|---|---|---|---|
キャパシタンス | capacitance | C | F (ファラッド) | 静電容量 |
インダクタンス | inductance | L | H (ヘンリー) | 誘導係数 |
レジスタンス | registance | R | Ω (オーム) | 電気抵抗 |
コンダクタンス | conductance | G | S (シーメンス) | 電気伝導度 |
インピーダンス | impedance | Z | Ω (オーム) | 複素抵抗 |
アドミッタンス | admittance | Y | S (シーメンス) | 複素伝導度 |
リアクタンス | reactance | X | Ω (オーム) | impedanceの虚数部分 |
サセプタンス | susceptance | B | S (シーメンス) | admittanceの虚数部分 |
イミッタンス | immittance | impedance,admittanceの虚数部分 |
インピーダンス,アドミッタンスの実数部分,つまり,周波数により変わらない部分もレジスタンス,コンダクタンスと呼ばれる. 一方,インピーダンス,アドミッタンスの虚数部分はそれぞれ,リアクタンス,サセプタンスと呼ばれる. この虚数部分をまとめてイミッタンスと呼ぶ.

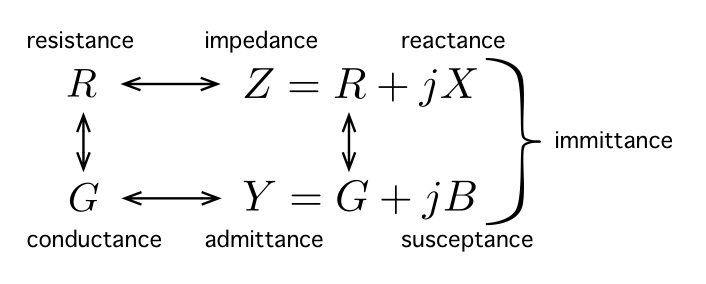

キャパシタンス,インダクタンス以外の相互の関係を図1に示す.
なお,相互インダクタンス,相互コンダクタンスのように相互(mutual)がつく場合もある. 相互インダクタンスは複数のインダクタが磁気的に結合している時に結合の度合いをインダクタンスとして表したもので, 相互コンダクタンスは,トランジスタやFETなどの能動素子で,入力信号に応じて電流値が変わる場合にその度合いをコンダクタンスとして 表したものである.
