電源と信号源
ここで説明する電源や信号源は，電圧源では内部抵抗が０，電流源では内部抵抗が無限大であると仮定できる理想的なものであり，現実の部品としては存在しない． 現実に内部抵抗を表現する必要がある場合は，抵抗またはインピーダンスを電源や信号源に直列または並列に追加する．
図１(a)は直流の電圧源をあらわす．直流の電圧源は長さの異なる2本の平行な直線で 表現する．長い方の直線が＋端子，短い方がー端子をあらわす．2本の直線の長さに差がないとコンデンサの記号と紛らわしいため， 長さの差がハッキリとわかるように1対2程度の差を付ける．
また，図２(a)のように短い方は少し太く書くこともあるが，長さの差がはっきりしていれば同じ太さでも問題ない． なお，この記号は小学校や中学校の理科の教科書では電池の記号として扱われ，電圧により複数の記号を重ねた表現をすることがあるが， 電圧源を表現するために使用する場合は，重ねずに電圧を記号のそばに表記する．
図１(b)は理想電圧源，図１(c)は理想電流源を表す記号であり，直流，交流いずれの場合にも 使用される．電源の極性，電圧，電流，周波数，波形などのパラメータは記号のそばに表記する．

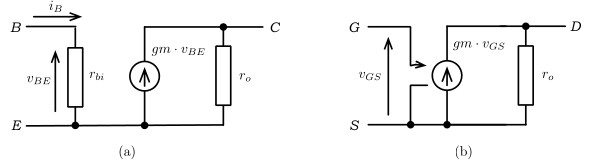

図２(b)は電流源をあらわす．直流の場合は円の中に電流の流れる方向，交流の場合は正の値を取る方向を表す矢印を描く． なお，電流源としては図２(c)の様に円を少しずらして描いたものも存在する． この記号では流れる電流と極性は電圧源と同様に記号のそばに表記する．
図２(d)は回路シミュレータなどの回路図エディタで良く使われている信号源の記号である． 直流，交流，波形の区別なく電圧源もしくは電流源として使用され，電圧，周波数などのパラメータはシミュレーションのための指示として記述される．

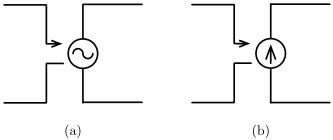

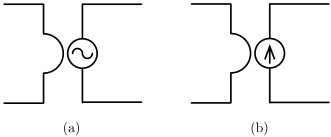

図３(a)は交流の電圧源をあらわす．円の中に1サイクル分のサイン波の波形を描く． この記号のバリエーションとして，図３(b)，(c)のように円の中の波の形を三角波，矩形波にして信号波形をあらわすことがある． 交流の電流源は直流と同じ図１(b)，(c)を使用する． 交流の電圧源，電流源は周波数または角周波数を電圧，電流とともに指定する必要がある． これらの記号は，サイン波だけではなく，一般的な信号源を表現するのにも使用される．
なお，電圧源で電圧が０であるものは，短絡（ショート）された配線(図４(a))と同じであり，電流源で電流が０であるものは， つながれていない（開放）オープンな配線(図４(b))と同じである．

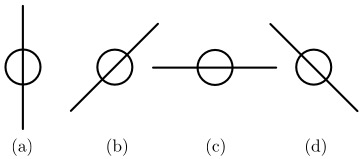

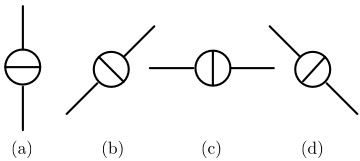

電源，信号源にかかわらず記号は原則として縦に描く． 直流電源の場合，回路図の描き方の暗黙のルールにしたがって，上側がプラス，下側がマイナスとなるように描くのが普通である． 交流電源，信号源の場合は，接地点（0V）に対しての極性を考え，上側がプラス，下側がマイナスとなるように描くのが普通である．
