増幅器

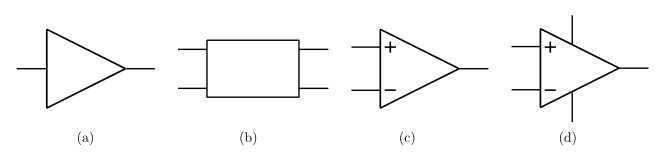

回路動作の説明の際に抽象的な増幅器が必要となることがある．図１(a)，(b)は，そのような場合によく使用される増幅器の記号である． 図１(a)では二等辺三角形の底辺にの中央が入力，鋭角の頂点が出力である． 手書きの場合は，高さを底辺の長さの1.5倍程度にするとバランスよく見える． この記号では，入力、出力信号の接地端子は省略されている．この端子を省略しない場合には，図１(b)のような長方形の記号が 使われることがある．
図１(c)，(d)はオペアンプ（演算増幅器）などをあらわすのに用いられる記号であり，図１(a)と違い入力端子が２つあり，「+」のついた端子の 電圧と「-」のついた端子の電圧との差を増幅することを表している．手書きする場合，底辺の長さの３分の１から４分の１ほど角からはなして二つの入力端子を描くとよい． これらの記号では，入力、出力信号の接地端子は省略されている．端子を省略しない場合には，図１(b)のような長方形の記号が よく使われる．
図１(a)，(b)，(c)いずれの場合も，電源，グランド配線は実際には配線されているが省略することが多い．電源と接続する場合には， 図１(d)のように斜辺の中央付近から配線をのばすのが普通である．
一般的なオペアンプを表す場合には図１(c)，(d)のような記号が使われるが，オペアンプにはオフセット電圧／電流やバイアス電圧／電流など を微調整するための端子をもつものや，平衡出力となっているものがある．このようなオペアンプの記号は 図１(c)，(d)の記号に端子が追加されたものになる．
