2017-04-03

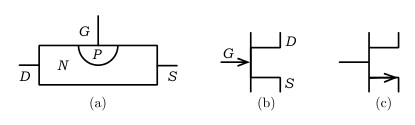

ゲートとソース(ドレイン)間のPN接合に逆バイアスを掛け,生じる空乏層によりソースとドレイン間のチャネルに流れる電流を 制御する素子.PN接合があるので「接合型FET」と呼ばれる. チャネルの種類によりNチャネル(図1)と Pチャネル(図2)がある.図1(b)または図2(b)のようにゲートとチャネル間のPN接合を矢印で表す記号や 図1(c)または図2(c)のようにゲートとソース間のPN接合を矢印で表す記号が使用される. なお,接合型FETはゲート・ソース間電圧が0でもドレイン電流のながれるデプリション(Depletion)型である.
